简介:
Modbus读卡器YW-630MA是基于RS485总线，遵循Modbus RTU协议的一款IC卡读卡器.。这款读卡器使为PLC而设计和研发的新一代读写器，可以直接连接PLC，使得PLC连接RFID读写器有了新的通道。YW-630MA采用宽电压设计，9到24VDC皆可为其供电，为现场供电减轻了布线负担。另外这款读卡的双外壳设计，可以有效的做到部分防水防尘，使得可以适应更多的应用环境。
技术参数
工作频率：13.56MHZ
射频芯片及MCU:MFRC500或者兼容芯片
支持协议：ISO14443A
读写距离：5~10cm，一般的正常标准卡大小能达到8cm左右
蜂鸣器及指示：1个可控蜂鸣器及2色可控LED
接口：Modbus-rtu， 与PLC直接连接
电源：9-24VDC
功耗：1W左右
?操作温度：-20 ~ +70°C
存储温度：-40 ~ +125°C
尺寸：128 * 86 * 27 (mm)
重量：大约150g
远程更新：支持在线升级功能，方便程序更新操作

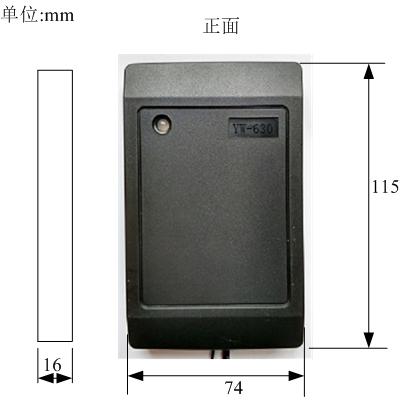

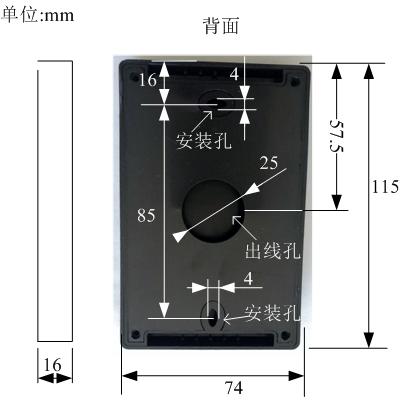

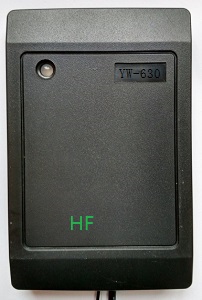

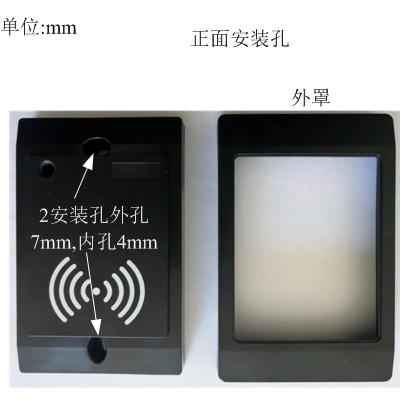

YW-630MA外观
YW-630MA外观亮黑，丝印白色刷卡标记，前面红绿双色LED灯，后方数据线采用焊接方式，杜绝插头接触不良。
Modbus读卡器YW-630寄存器列表：
PLC可以通过RS485直接与YW-630MA读写器连接，使用通用的外部寄存器读和写来完成对IC读写器的控制。
寄存器说明
| 寄存器地址 |
寄存器名称 |
寄存器默认值 |
寄存器值说明 |
| 0x0001 |
波特率和ID |
0x0301 |
波特率03代表19200，ID为01 |
| 0x0002 |
读卡参数 |
0x0030 |
卡类型：S50/S70和其兼容卡。
读到卡后蜂鸣器响一声，LED闪一下。
使用密钥寄存器密钥进行认证，即0x000B到0x000D。
认证模式：A密钥 |
| 0x0003 |
LED灯和蜂鸣器控制 |
0x0000 |
可以单独控制蜂鸣器 |
| 0x0004到0x0007 |
卡片序列号 |
0x00000000000000 |
卡片的序列号共7个字节，部分卡号为4个字节，则后面的字节以0填充。 |
| 0x0008 |
卡片操作 |
0x0000 |
可以执行读块或者写块操作 |
| 0x0009 |
卡片操作执行状态 |
0x0000 |
读块和写块的执行结果
0x00为成功
其他为失败 |
| 0x000A |
要读写的块号设置 |
0x0000 |
要读写的块号和块数量设置，禁止跨扇区读写。 |
| 0x000B到0x000D |
密钥寄存器 |
0xFFFFFFFFFFFF |
存储用于认证的密钥 |
| 0x0010到0x002F |
块数据寄存器 |
0x00000000000000000000000000000000
0x00000000000000000000000000000000
0x00000000000000000000000000000000
0x00000000000000000000000000000000 |
块数据，共64字节，即可以读写多4个块，每个块的数据按顺序排列。 |
丰富的开发资料
计算机端演示配置程序
在线开发资料， Modbus读卡器开发指南
Modbus读卡器开发指南包括寄存器地址介绍，开发的流程图，开发笔记等等。 |
