简介:

工业级Modbus读卡器YW-631MA是基于RS485总线，遵循Modbus RTU协议的一款IC卡读卡器。RS485总线采取与主电源隔离的方式，将外界干扰减少到很低。这款读卡器使为PLC而设计和研发的新一代读写器，可以直接连接PLC，使得PLC连接RFID读写器有了新的通道。YW-631MA采用宽电压设计，9到24VDC皆可为其供电，为现场供电减轻了布线负担。另外这款读卡的双外壳设计，可以有效的做到部分防水防尘，使得可以适应更多的应用环境。

技术参数

工作频率：13.56MHZ

射频芯片及MCU:MFRC500

支持协议：ISO14443A

读写距离：5~10cm，一般的正常标准卡大小能达到8cm左右

蜂鸣器及指示：1个可控蜂鸣器及2色可控LED

接口：Modbus-rtu， 与PLC直接连接

电源：9-24VDC

功耗：1W左右

操作温度：-20 ~ +70°C

存储温度：-40 ~ +125°C

尺寸：128 * 86 * 27 (mm)

重量：大约150g

远程更新：支持在线升级功能，方便程序更新操作

YW-631MA Modbus读卡器规格书下载

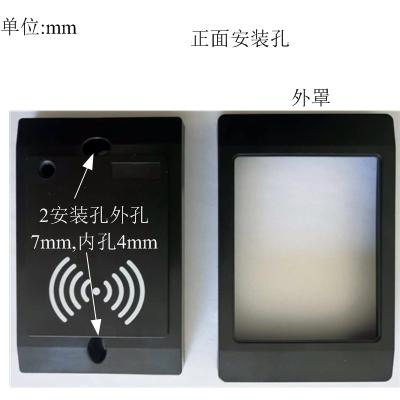

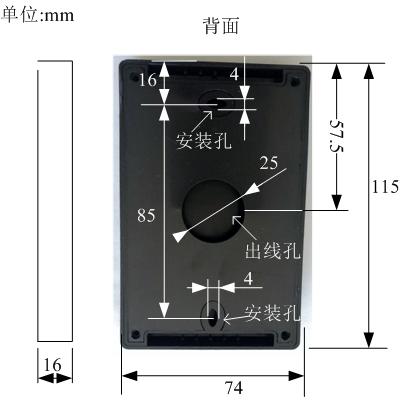

YW-631MA外观

YW-631MA外观亮黑，丝印白色刷卡标记，前面红绿双色LED灯，后方数据线采用焊接方式，杜绝插头接触不良。

Modbus读卡器YW631MA增加的保护措施：

通信光电隔离。

通信电源和主电源隔离。

通信过流保护。

通信防雷保护。

电源过流保护。

Modbus读卡器YW631寄存器列表：

PLC可以通过RS485直接与YW-631MA读写器连接，使用通用的外部寄存器读和写来完成对IC读写器的控制。

寄存器说明

丰富的开发资料

计算机端演示配置程序

在线开发资料， Modbus读卡器开发指南

Modbus读卡器开发指南包括寄存器地址介绍，开发的流程图，开发笔记等等。
