友我科技IC卡读卡器PLC开发应用实例
此实例将在PLC中自动读取IC卡的卡号，PLC通过RS485连接modbus读写器YW-630或者YW-631。
以下例程在西门子S7-200 smart中调试和运行。S7-200 smart系列PLC访问外部寄存器设置的寄存器地址比实际寄存器地址多1，例如：卡号起始寄存器地址：0004。在PLC中设置为40005。

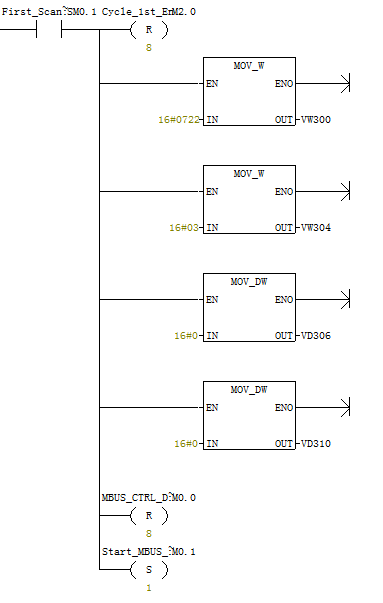

1、PLC上电初始化。
| 符号 | 地址 | 注释 |
|---|---|---|
| Cycle_1st_En | M2.0 | 循环第1次使能 |
| First_Scan_On | SM0.1 | 仅在第一个扫描周期时接通 |
| MBUS_CTRL_Done | M0.0 | Modbus主站初始化完成 |
| Start_MBUS_MSG_1 | M0.1 | Modbus主站初始化完成，启动第一套读写信息 |

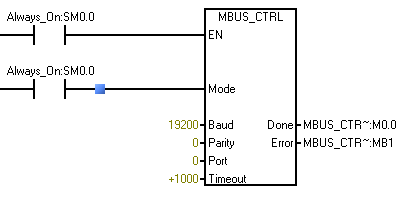

2、初始化Modbus主站通讯。
EN-- 使能： 必须保证每一个扫描周期都被使能(SM0.0)
Mode--模式：1-----使能modbus协议功能；0-----恢复为系统PPI协议功能
| 符号 | 地址 | 注释 |
|---|---|---|
| Always_On | SM0.0 | 始终接通 |
| MBUS_CTRL_Done | M0.0 | Modbus主站初始化完成 |
| MBUS_CTRL_Error | MB1 | Modbus主站初始化错误代码 |
1、PLC上电初始化。
| 符号 | 地址 | 注释 |
|---|---|---|
| Cycle_1st_En | M2.0 | 循环第1次使能 |
| First_Scan_On | SM0.1 | 仅在第一个扫描周期时接通 |
| MBUS_CTRL_Done | M0.0 | Modbus主站初始化完成 |
| Start_MBUS_MSG_1 | M0.1 | Modbus主站初始化完成，启动第一套读写信息 |

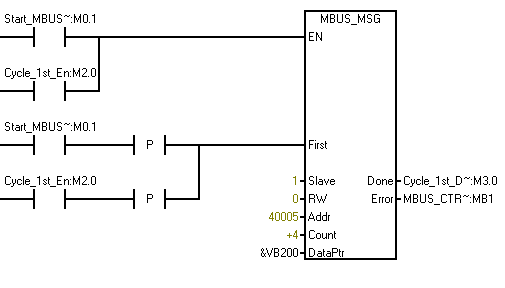

3、读取卡片序列号（卡号）。
| 符号 | 地址 | 注释 |
|---|---|---|
| Cycle_1st_Done | M3.0 | 循环第1次完成 |
| Cycle_1st_En | M2.0 | 循环第1次使能 |
| MBUS_CTRL_Error | MB1 | Modbus主站初始化错误代码 |
| Start_MBUS_MSG_1 | M0.1 | Modbus主站初始化完成，启动第一套读写信息 |
4、如果读正常。
| 符号 | 地址 | 注释 |
|---|---|---|
| Cycle_1st_Done | M3.0 | 循环第1次完成 |
| Cycle_1st_En | M2.0 | 循环第1次使能 |
| Start_MBUS_MSG_1 | M0.1 | Modbus主站初始化完成，启动第一套读写信息 |
5、判断是否读到卡号。
| 符号 | 地址 | 注释 |
|---|---|---|
| Cycle_1st_Done | M3.0 | 循环第1次完成 |
| SNR_Valid_Flag | M0.3 | 卡号有效 |

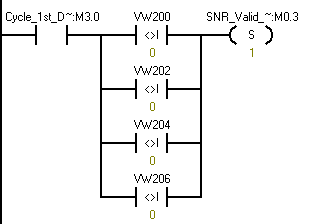

6、判断如果卡号都等于0，说明没有读到卡。
| 符号 | 地址 | 注释 |
|---|---|---|
| Cycle_1st_Done | M3.0 | 循环第1次完成 |
| SNR_Valid_Flag | M0.3 | 卡号有效 |
7、没有读到卡号，启动定时500ms再去读卡。
| 符号 | 地址 | 注释 |
|---|---|---|
| Cycle_1st_Done | M3.0 | 循环第1次完成 |
| SNR_Valid_Flag | M0.3 | 卡号有效 |
8、定式时间到，启动读卡号。
| 符号 | 地址 | 注释 |
|---|---|---|
| Cycle_1st_Done | M3.0 | 循环第1次完成 |
| Cycle_1st_En | M2.0 | 循环第1次使能 |
9、如果卡号有效。
| 符号 | 地址 | 注释 |
|---|---|---|
| Cycle_1st_Done | M3.0 | 循环第1次完成 |
| Cycle_1st_En | M2.0 | 循环第1次使能 |
| Cycle_2st_Done | M3.1 | 循环第2次完成 |
| Cycle_2st_En | M2.1 | 循环第2次使能 |
| SNR_Valid_Flag | M0.3 | 卡号有效 |

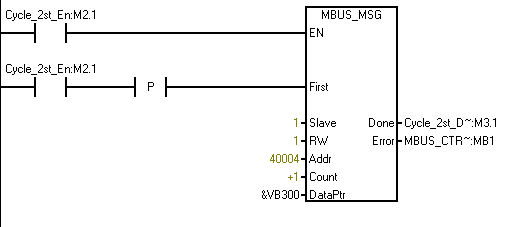

10、如果需要，写蜂鸣器和LED寄存器: LED和蜂鸣器分别闪一次。
| 符号 | 地址 | 注释 |
|---|---|---|
| Cycle_2st_Done | M3.1 | 循环第2次完成 |
| Cycle_2st_En | M2.1 | 循环第2次使能 |
| MBUS_CTRL_Error | MB1 | Modbus主站初始化错误代码 |

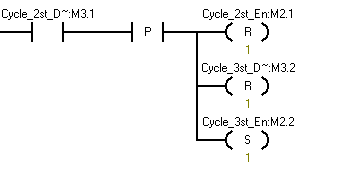

11、判断是否都作完。
| 符号 | 地址 | 注释 |
|---|---|---|
| Cycle_2st_Done | M3.1 | 循环第2次完成 |
| Cycle_2st_En | M2.1 | 循环第2次使能 |
| Cycle_3st_Done | M3.2 | 循环第3次完成 |
| Cycle_3st_En | M2.2 | 循环第3次使能 |

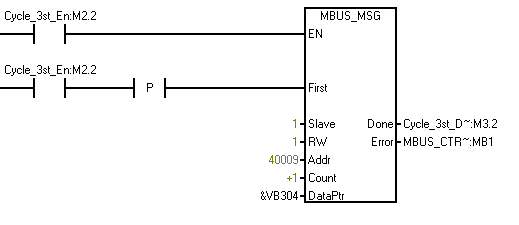

12、处理完卡号后，可以对卡进行休眠。
| 符号 | 地址 | 注释 |
|---|---|---|
| Cycle_3st_Done | M3.2 | 循环第3次完成 |
| Cycle_3st_En | M2.2 | 循环第3次使能 |
| MBUS_CTRL_Error | MB1 | Modbus主站初始化错误代码 |

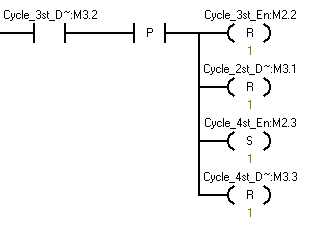

13、判断是否完成。
| 符号 | 地址 | 注释 |
|---|---|---|
| Cycle_2st_Done | M3.1 | 循环第2次完成 |
| Cycle_3st_Done | M3.2 | 循环第3次完成 |
| Cycle_3st_En | M2.2 | 循环第3次使能 |
| Cycle_4st_Done | M3.3 | 循环第4次完成 |
| Cycle_4st_En | M2.3 | 循环第4次使能 |

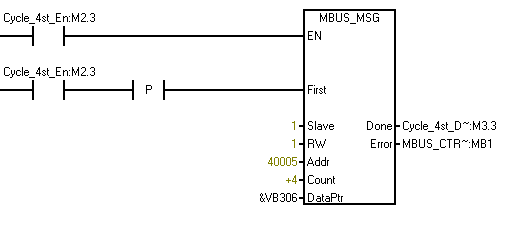

14、清空卡号寄存器。
| 符号 | 地址 | 注释 |
|---|---|---|
| Cycle_4st_Done | M3.3 | 循环第4次完成 |
| Cycle_4st_En | M2.3 | 循环第4次使能 |
| MBUS_CTRL_Error | MB1 | Modbus主站初始化错误代码 |

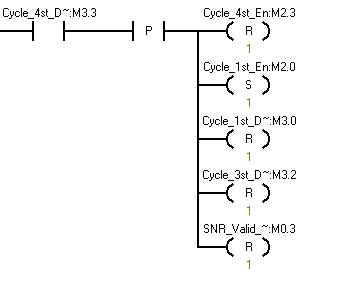

15、启动重新读卡号。
| 符号 | 地址 | 注释 |
|---|---|---|
| Cycle_1st_Done | M3.0 | 循环第1次完成 |
| Cycle_1st_En | M2.0 | 循环第1次使能 |
| Cycle_3st_Done | M3.2 | 循环第3次完成 |
| Cycle_4st_Done | M3.3 | 循环第4次完成 |
| Cycle_4st_En | M2.3 | 循环第4次使能 |
| SNR_Valid_Flag | M0.3 | 卡号有效 |
